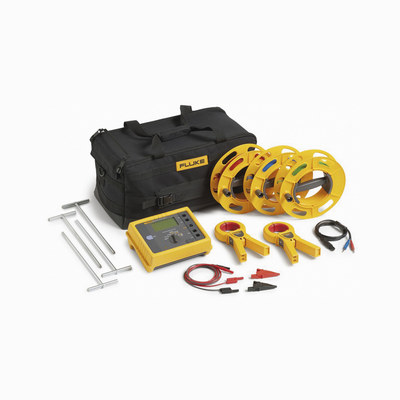

FLUKE-1623-2KIT

Fluke 1623-2

Medidor de Resistencia de Tierra GEO

Características principales

Medición sin picas

El comprobador de puesta a tierra Fluke 1623-2 puede medir resistencias de bucle de puesta a tierra usando solo pinzas. Con este método, se ubican dos pinzas alrededor de la varilla de puesta a tierra y cada una se conecta al comprobador. No se usa ninguna pica de tierra. Con una de las pinzas se induce un voltaje fijo conocido, mientras que con la otra se mide la corriente. Luego el comprobador determina automáticamente la resistencia de la varilla de puesta tierra. Este método de medición solo funciona si el edificio o estructura en donde se realiza la medición cuenta con un sistema de puesta a tierra, aunque la mayoría lo tiene. Si solo hay una ruta a tierra, como en muchas aplicaciones residenciales, el método sin picas no proporcionará un valor aceptable y se deberá usar el método de prueba de caída de potencial.

Con el método sin picas, no es necesario desconectar la varilla de puesta a tierra, por lo que no se altera el sistema de puesta a tierra existente durante la medición. Ya no es necesario dedicar tiempo a colocar y conectar picas para cada varilla de puesta a tierra de su sistema, con lo que se ahorra mucho tiempo. También puede efectuar mediciones de puesta a tierra en lugares que antes no hubiese considerado: dentro de edificios, en torres de alto voltaje o en cualquier lugar donde no haya contacto directo con el suelo.

El comprobador más completo

El Fluke 1623-2 es un comprobador de puesta a tierra único que puede realizar los cuatro tipos de medición de puesta a tierra.

• Caída de potencial de 3 y 4 hilos (usando picas)
• Comprobación de resistividad del terreno de 4 hilos (usando picas)
• Comprobación selectiva (usando 1 pinza y picas)
• Comprobación sin picas (usando solo 2 pinzas)
